新型悬挑承力架施工步骤

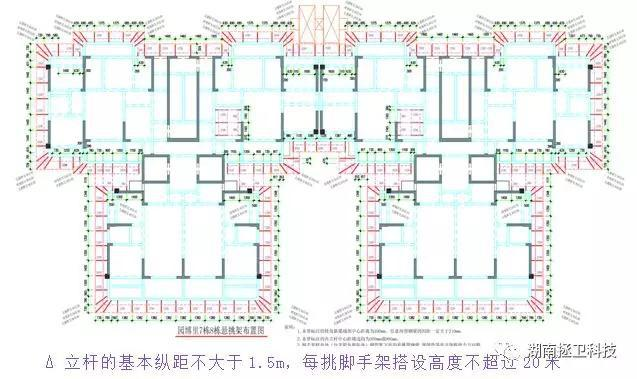

1、根据客户提供的“建筑图”和“结构图”结合《建筑施工脚手架安全技术统一标准》和《建筑施工扣件式钢管脚手架安全技术规范》的有关规范，我公司绘制出专项“悬挑梁平面布置图”。

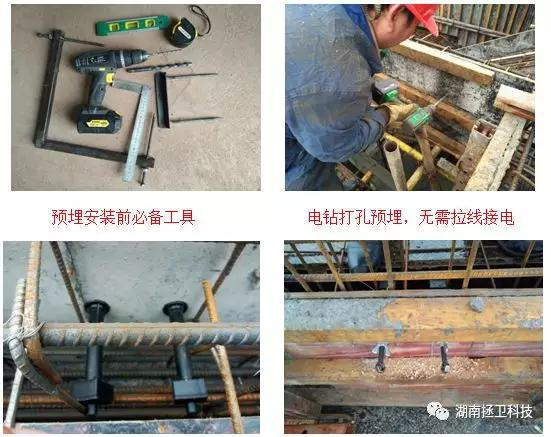

2、以“悬挑梁平面布置图”为导航，现场进行预埋

每根悬挑梁，在外侧模板上开两个Φ1.25cm的圆孔，再通过配套专用的临时安装螺杆进行固定，确保混凝土浇筑过程中预埋件不会产生偏位。

针对使用铝模的工地，因为新型悬挑架的型梁不必伸入室内，可不必再另外采用木模配合，有效杜绝炸模现象。

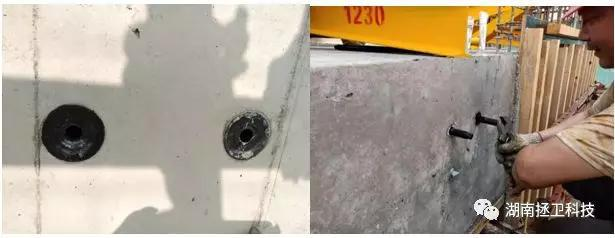

3、安装双头螺杆

混凝土强度达到1.5MPa或规定要求的强度后，先扭出临时安装螺杆，然后

拆除外侧模板，最后再安装S8.8级M20*230mm长的高强“双头螺杆”。

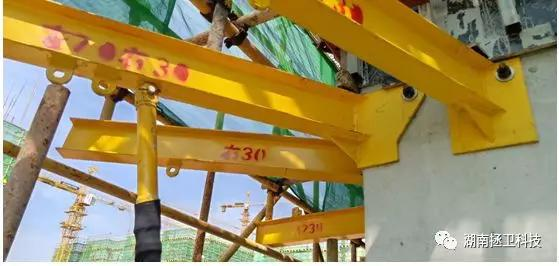

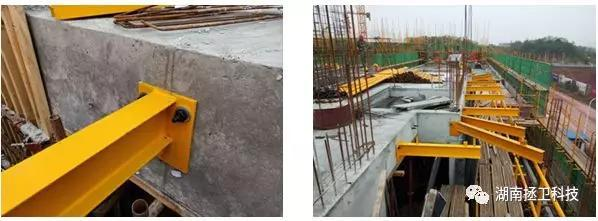

4、悬挑梁安装

混凝土强度达到5MPa或规定要求的强度后，根据预埋件的安装位置，逐条将悬挑梁布置于悬挑层各个部位。

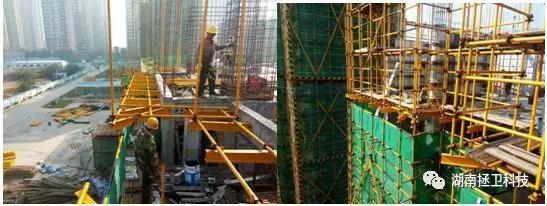

5、脚手架搭设

混凝土达到12MPa或规定要求后，方可开始搭设外架，此过程严禁在悬挑梁或钢管架体上堆放重型材料。严禁在此过程中吊放塔吊上的任何材料。

在超长悬挑梁（大于1750mm）处，搭设脚手架前、应提前将下支撑杆安装好并调节至适当受力状态。

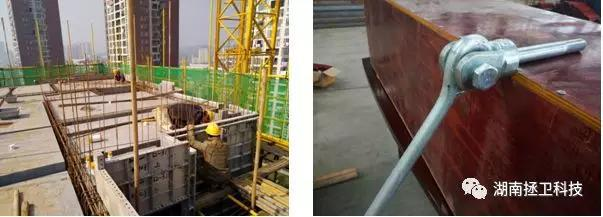

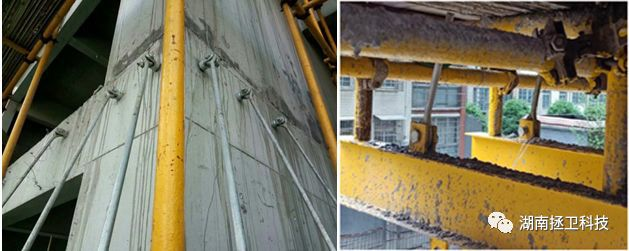

6、斜拉杆上端“连接拉环”的预埋及安装

在悬挑层的上一层混凝土浇筑前，将斜拉杆“上端拉接点”的预埋件布置好。

外侧模拆除后，将“双耳拉环”扭入安装于建筑结构内部对应的预埋件里，待混凝土强度达到规定要求后，再连接上、下拉杆，并调节至适当受力状态。
